德国倍福（beckhoff）又来搞事情了，这家深谙于PC控制技术的自动化领导厂商在不久前的欧洲最大自动化展会SPS IPC Drives上，发布了创造性的XPlanar平面输送系统，这是自XTS后的又一重大发明！

主角登场之前，咱先简单说说，发布XPlanar方案的这家公司——倍福自动化（Beckhoff Automation）。从1980年成立以来，38年坚持基于PC的自动化新技术，研发了大量的创新产品和解决方案。如今，Beckhoff早期提出的概念已成为许多自动化技术的标准，且被成功引入市场。

就比如其开发的EtherCAT实时工业以太网（业内人都懂的），于2014年成为中国国家推荐性标准，并已入编工信部的《国家智能制造标准体系建设指南》。

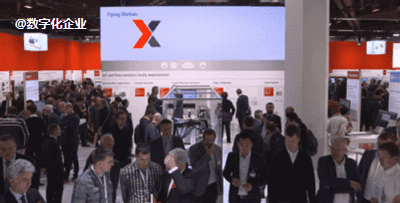

▲·XTS系统解读

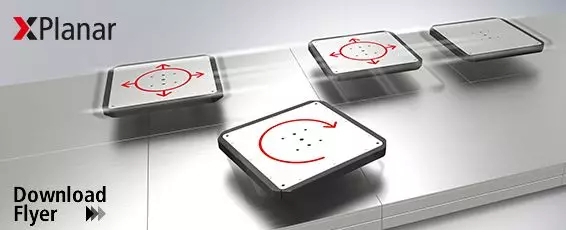

XPlanar 平面磁悬浮输送系统为机械设计开辟新途径，动子托盘可自由悬浮在由传输平面模块拼接组成的任意形状的传输平面上运动，可以实现极其灵活、精确且高动态的定位任务。对于设备制造商而言，这样可以最大限度地提高灵活性并简化机器设备设计。

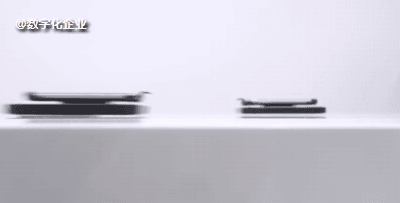

XPlanar将可以随意排列的传输平面模块与悬浮在其上方的动子托盘的多维定位能力完美结合于一体。在运动性能上，动子可以在二维平面上进行无摩擦、无接触的运动，最高速度可达4m/s，加速度可达2g，重复定位精度可达50µm；运行过程中几乎不会产生任何噪音或机械磨损。

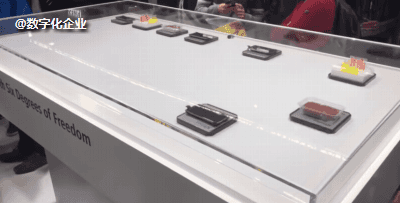

XPlanar现场演示

该传输系统具有高度可扩展性，可以满足个性化需求，大大简化机器设备设计。动子定位方面也具有极高的灵活性和非常高的动态性，例如可以非常简单、随意地分配产品流，因此可以有效地替代以前必须使用的机器人或灵活性差的机械装置。动子运动是非接触式的，从而最大限度地消除了机械磨损以及污染物的排放和携带。

灵活、多样化的运动功能 XPlanar 平面磁悬浮输送系统的传输平面基础是传输平面模块，每个模块的尺寸为240 x 240mm，用户可以根据具体的应用需要自由拼接成任意几何形状。

每个平面模块都配有完整而独立的电子元器件，并支持EtherCAT G通信协议，动子托盘内集成了永磁体，因此其上方可以悬浮任意数量的动子。动子不仅可以水平运动，也可以垂直运动，甚至还可以上下晃动。动子托盘有四种不同规格可供选择：

95 x 95mm小型动子，有效载荷可达0.4kg

155 x 155mm标准动子，有效载荷可达1.5kg

155 x 275mm长动子，有效载荷可达3kg

275 x 275mm大型动子，有效载荷可达6kg

XPlanar 平面磁悬浮输送系统基于倍福的TwinCAT自动化软件平台来进行编程控制，其中已经集成了动子运动的路径优化、防撞机制及同步运动等功能。例如，用户可以选择将多个动子托盘编组控制，以满足较大负载的输送需求。

XPlanar 平面磁悬浮输送系统的灵活度极高，适用于通用机械制造领域，尤其适合用于实现包装、装配、分拣和订单拣选过程的自动化。其传输平面的表面材质可以自由选择，例如易于清洁的玻璃、采用卫生型设计的不锈钢或者塑料，因此适合用于洁净室、制药与食品行业，以及真空环境。

▲ XTS系统在灌装线上的应用
